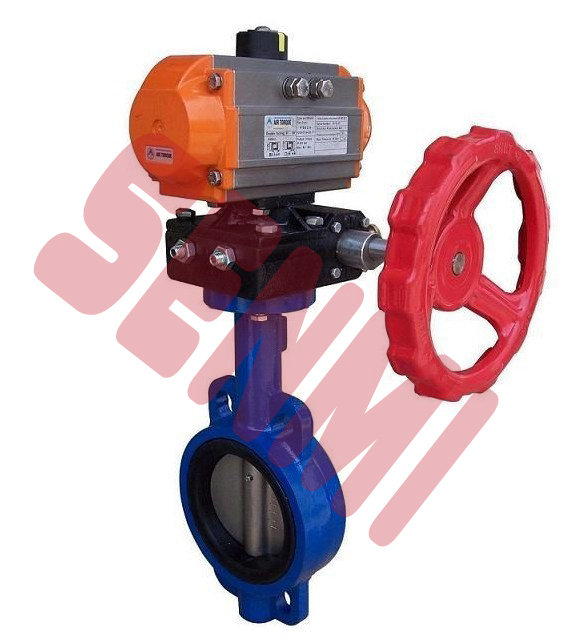

氣動蝶閥的配置按蝶閥扭矩加上安全系數，一般安全系數加大20%。再對照氣動執行器氣源壓力在5公斤的輸出扭矩，選用合適的氣動蝶閥
蝶閥扭矩表如下：僅供參考
|
口徑
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
扭矩（NM）
|
10
|
17
|
25
|
36
|
61
|
87
|
170
|
291
|
417
|
801
|
989
|
1556
|
2062
|
3394
|
