  產品展示 首頁 > 產品展示 > 精小型電動調節閥
電動壓力調節閥|蒸汽壓力比例控制閥|智能壓力調節閥
放大圖片
產品名稱: 電動壓力調節閥|蒸汽壓力比例控制閥|智能壓力調節閥
產品型號: SMZYLP
產品特點: SENMI專業制造智能電動調節閥,智能壓力調節閥,蒸汽壓力比例控制閥,電動壓力調節閥,電動流量調節閥,電動二通調節閥,智能電動三通調節閥,電子式電動調節閥等高品質電動調節閥生產廠家,歡迎各新老客戶來電咨詢洽談!021-60481184
電動壓力調節閥|蒸汽壓力比例控制閥|智能壓力調節閥詳細資料:
電動壓力調節閥 概述
  電動壓力調節閥由精小型電動調節閥配用原裝進口PID壓力控制儀及原裝進口壓力傳感器組成(還可選擇分時段智能控制壓力),控制精度高,電動壓力調節閥流道呈S流線型,選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0;閥體口徑范圍DN20-DN300;適用流體溫度-150℃ -+560℃范圍內多種檔次;泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級;流量特性有直線、等百分比。多種規格可供選擇.
智能電動壓力調節閥安裝示意圖

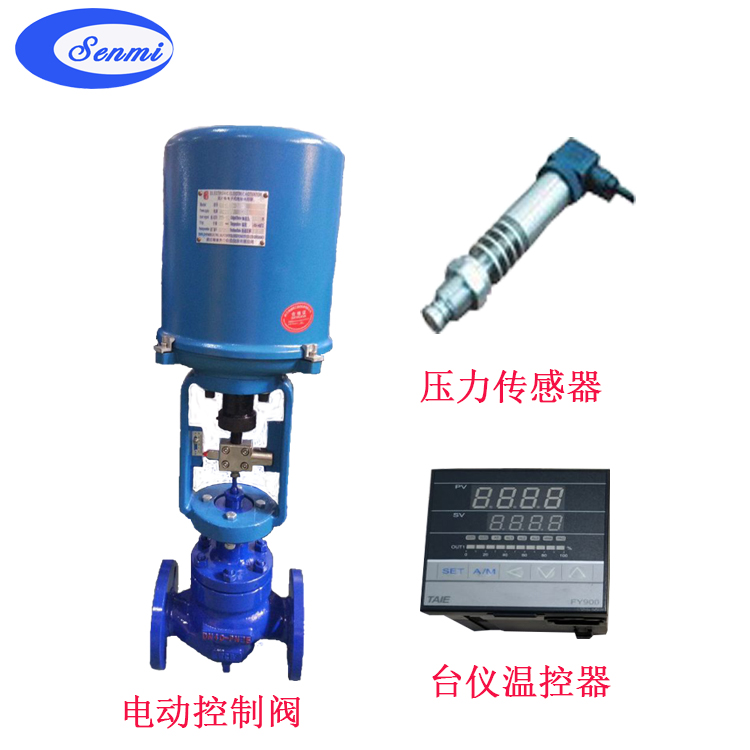

電動壓力調節閥|分時段壓力控制閥

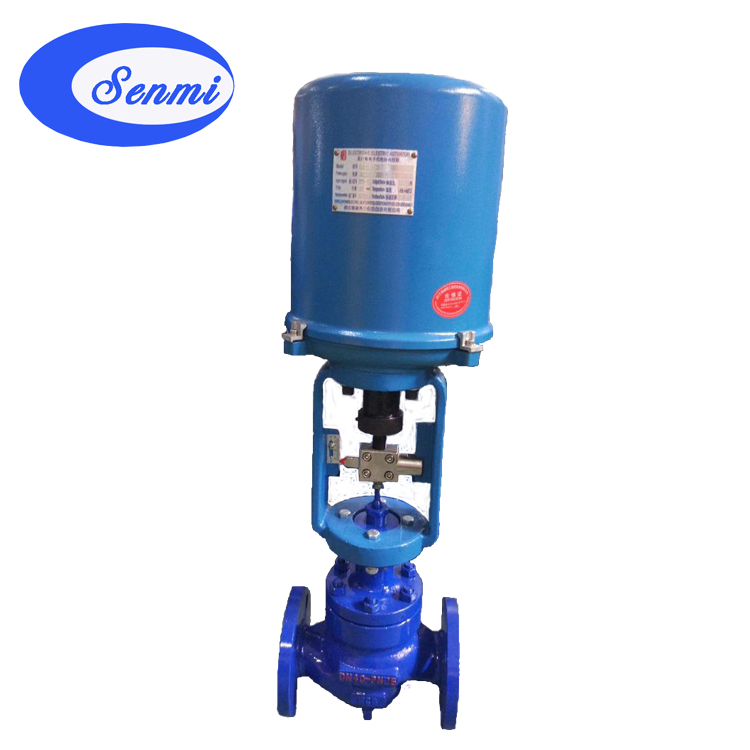

電子式電動調節閥(配3810執行器)

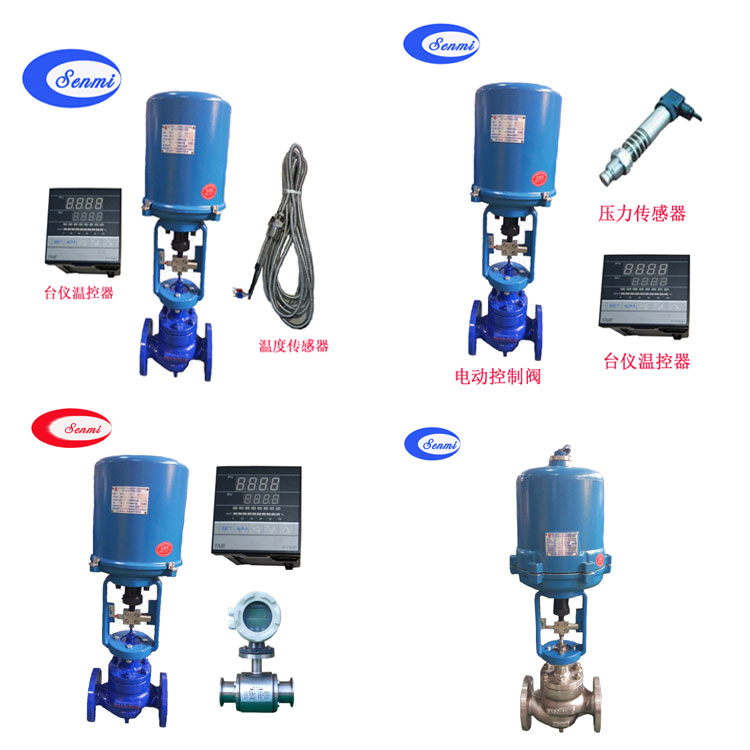

電動調節閥配套產品圖

電動壓力調節閥 主要零件材料及結構圖

1

閥體

WCB

CF8

CF8M

CF3M

2

閥座

304

304

316

316L

3

閥芯

304

304

316

316L

4

導向套

WCB

CF8

CF8M

CF3M

5

閥蓋

WCB

CF8

CF8M

CF3M

6

閥桿

304

304

316

316L

7

填料

PTFE/柔性石墨

8

彈簧

65Mn

304

316

316L

9

螺母

304

304

316

316L

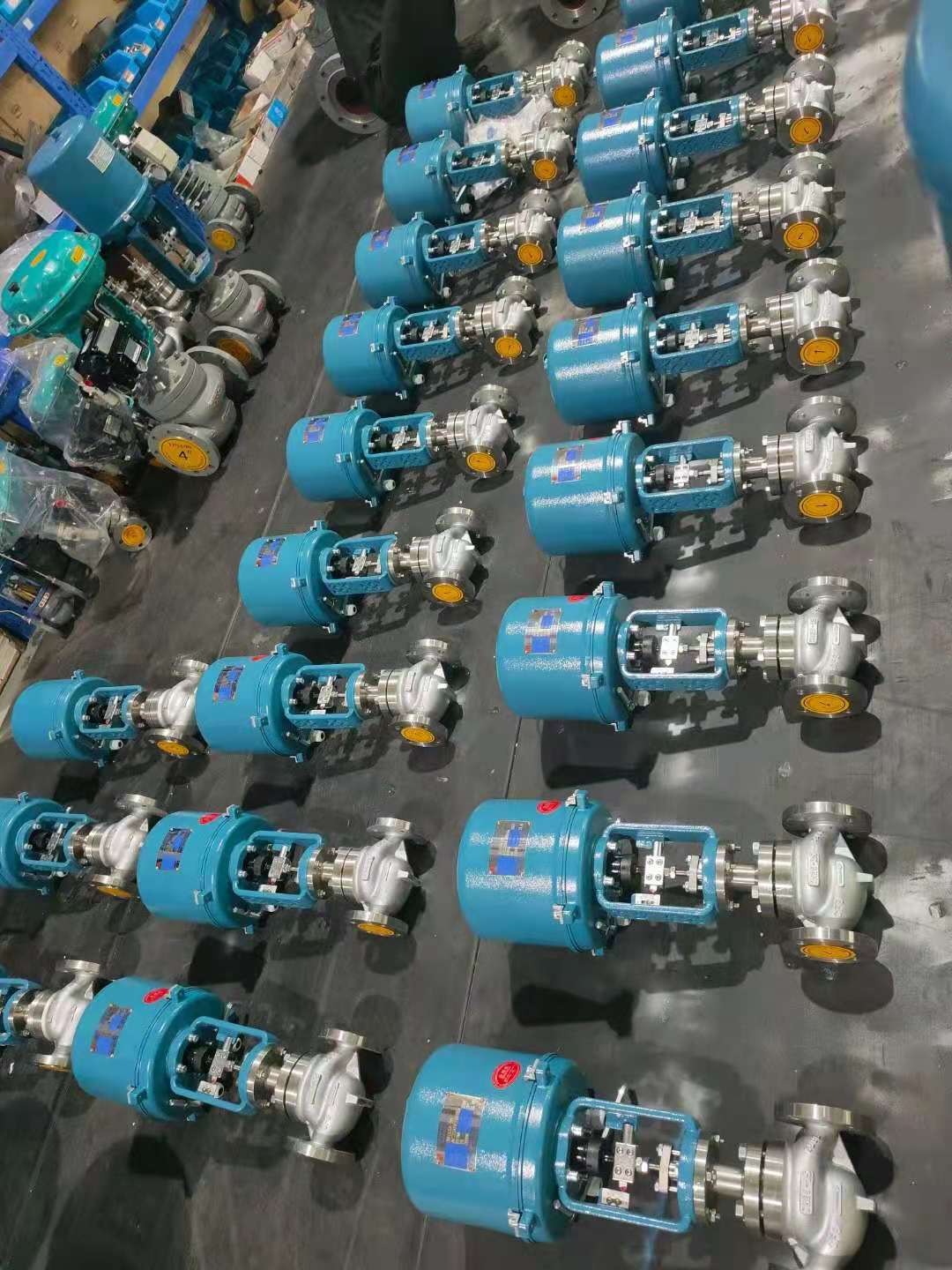

電動調節閥實物圖
注:常溫型:常溫型工作溫度-20-+200℃,泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片,可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
電動壓力調節閥 主要技術參數

公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數
(KV)
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百
分比
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
額定行程L(mm)
16
25
40
60
100
公稱壓力PN(MPa)
1.6 2.5 4.0 6.4 10.0
執行機構型號
PSL
201/202
204
208
312
320
3810L
3810LSA-08
3810LSA-20
3810LSB-30
3810LSB-50
3810LSC-65
固有流量特性
直線、等百分比
固有可調比
50:1
工作溫度t(℃)
普通型:鑄鋼-40-250;鑄不銹鋼-60-250 散熱型:鑄鋼-40-450;鑄不銹鋼-60-450
輸入信號
0-10mADC、4-20mADC、220VAC(開關信號)
電源電壓
220VAC 50Hz

電動壓力調節閥 電動執行機構
1、電動執行機構主要性能參數

型號
額定輸出力N
速度mm/s
技術參數
PSL
381L
PSL
381L
PSL
381L
PSL
381L
201
381LSA-08
381LXA-08
1000
800
800
0.25
4.2
4.2
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:相當IP55
隔爆標志:ExdⅡBT4
帶手柄
202
381LSA-20
381LXA-20
2000
2000
2000
0.50
2.1
2.1
204
381LSB-30
381LXB-30
4500
3000
3000
0.50
3.5
3.5
208
381LSB-50
381LXB-50
8000
5000
5000
1.00
1.7
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0

2電動壓力調節閥主要性能指標

項目
指標值
基本誤差%
配3610L±2.5; 帶定位器 ±1.0
回差%
配361L ±2.0; 配PSL±1.0
死區%
1.0
始終點偏差%
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50:1
額定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、、允許壓差

公稱通徑
20
25
40
50
65
80
100
150
200
250
300
閥座直徑
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
執行機構
允許壓差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








PSL204





4.31
2.76
1.76
1.04
0.69
0.44





PSL208








1.86
1.23
0.78
0.50
0.35
0.20


PSL320











1.26
0.87
0.49
0.32
0.22
配361L
381LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








381LSB-50





4.79
3.06
1.96
1.16
0.76
0.49





381LSC-65








1.51
0.99
0.64
0.41
0.28



381LSC-99











0.63
0.44
0.25
0.16
0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍,請與我們聯系,采取適當方法可解決
電動壓力調節閥 主要外型尺寸

公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
結構長度
(L)
PN16/25
185
200
205
222
250
276
298
350
410
451
600
670
735
PN40
190
205
210
230
255
285
310
355
425
460
615
685
750
PN64、100
200
210
220
251
286
311
337
394
440
475
630
700
765
常溫型
(H)
PN16/25
699
711
728
728
731
827
839
857
895
1140
1160
1305
1512
PN40
679
721
738
738
741
837
849
867
905
1150
1180
1335
1565
PN64/100
682
733
750
750
753
849
861
879
917
1180
1240
1385
1605
高溫型
(H)
PN16/25
849
861
893
893
901
975
1024
1067
1250
1400
1420
1513
1670
PN40
859
871
903
903
911
985
1034
1077
1260
1415
1440
1545
1690
PN64/100
875
885
915
915
923
997
1055
1095
1280
1450
1465
1575
1720
H1
PN16/25
53
58
68
73
80
90
98
108
123
140
168
203
230
PN40
53
58
68
73
80
90
98
115
135
150
188
223
255
PN64/100
63
68
75
83
88
100
105
125
148
170
203
235
265

注:表中尺寸為不帶標準型附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化,請咨詢公司技術部門索取最新數據。

SENMI專業制造電動調節閥,電子式調節閥,電動壓力調節閥,電動流量調節閥,電動二通調節閥,電動三通調節閥,電子式電動調節閥等高品質電動調節閥生產廠家,歡迎各新老客戶來電咨詢洽談!18049710043
