防爆電動溫度調節閥 產品概述

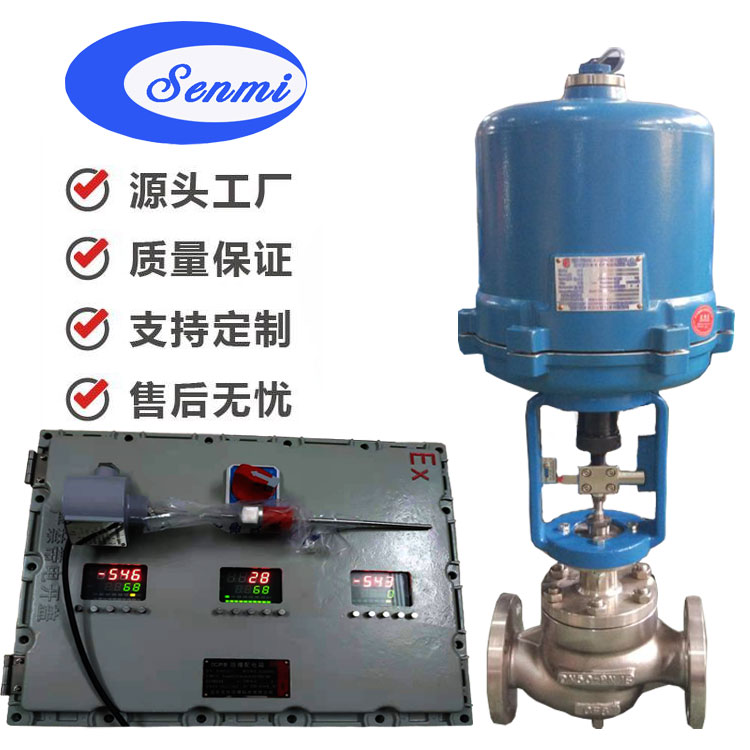

SMZWEP智能防爆電動溫度調節閥(防爆電動溫度控制閥),由控制閥門、智能防爆電動執行器、防爆溫度傳感器(或原裝進口壓力變送器)和原裝進口智能PID溫控儀防爆控制箱(可選擇分不同時間段控制不同溫度或壓力)等部件組成。按用途分為加熱型和冷卻型。防爆電動溫度調節閥(適用于較大口徑及導熱油控制),該閥最大的特點只需普通220V電源,利用被調介質自身能量,直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制,亦可使用在防止對過熱或熱交換場合,電動溫度控制閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
防爆電動溫度調節閥主要適用于液體、氣體和蒸汽,在各種冷卻系統中的溫度控制。當被控介質溫度升高,控制閥門關閉(加熱型);當被控介質溫度升高,控制閥門開啟(冷卻型)。智能防爆電動溫度調節閥主要特點如下:
帶現場溫度指示,準確可靠;
有較寬的溫度設定范圍,大大增加了閥門的適用性;
溫度設定方便,無需打開防爆控制箱設定,運行時可連續無干擾地進行設定,
免維護使用;
可帶報警裝置,安全可靠,防爆等級EXDIIBT4;
220VVAC電源方便可靠;
可按要求反饋信號至監控系統。
控制精度高,響應速度快,性能穩定可靠,工作壽命長。
適應范圍廣,可在很寬溫度范圍內進行溫度控制。
結構緊湊,安裝調試、使用簡便。
電動溫度調節閥|蒸汽溫度控制閥|智能分時段溫控閥|自力式電控溫度控制閥
|
|
SMZSWPE智能分時段溫度控制閥
|
電動防爆溫度調節閥
|
防爆電動溫度調節閥 工作原理
電動防爆溫度控制閥由控制閥門、防爆電動執行機構、防爆溫度傳感器和防爆溫度調節箱等部件組成,根據用戶需要,分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理:工作前主閥芯處于半開位置,傳感器處于自然狀態。接上電源,主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時,傳感器即產生相應線性信號輸入一體化執行機構,隨即驅動閥桿、閥芯產生位移,關閉主閥芯停止加熱。當溫度低于設定值時,傳感器即產生線性信號輸入一體化執行機構,驅使閥芯漸開,使介質按拋物線特性流入儲熱箱,進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制,從而達到控溫目的。備注:常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
電動防爆溫度調節閥 主要技術參數
閥體
閥體形式
|
直通鑄造球型閥
|
公稱通徑
|
DN15~200mm
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
法蘭標準
|
GB/T9113、 JB/T79
|
連接形式
|
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
|
閥蓋形式
|
標準型-17~+230℃、高溫型+230~+450℃
|
壓蓋型式
|
螺栓壓緊式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內件
閥芯形式
|
單座式閥芯
|
流量特性
|
直線性
|
執行機構、傳感器、毛細管
執行器型號
|
3810系列、PSL系列
|
主要技術參數
|
電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
|
防護等級:相當IP55、隔爆標志:ExdⅡBT4、手操功能:手柄
|
環境溫度:-25~+70℃、環境濕度:≤95%
|
溫包、毛細管材料
|
H62、1Cr18Ni9Ti
|
毛細管長度
|
3米、5米、10米
|
溫度控制范圍
|
0~250℃
|
設定值偏差
|
±2℃
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
3
|
墊片
|
PTFE/金屬石墨墊片
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
5
|
導向套
|
304
|
304
|
316
|
316L
|
6
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
7
|
閥桿
|
304
|
304
|
316
|
316L
|
8
|
填料
|
PTFE/柔性石墨
|
9
|
彈簧
|
65Mn
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
電動溫度調節閥 額定行程與流通能力、泄露標準
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
流通能力(m3/h)
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
額定行程
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
調節精度(℃)
|
± 1 ~ ± 5
|
使用介質
|
蒸汽、水、油、氣體
|
允許
泄漏量
|
硬密封
|
10 -4 X 閥額定容量
|
軟密封
|
“ 0 ”
|
電動防爆溫度調節閥 主要外形及連接尺寸
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
H2
|
CHL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
3810
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
D
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
R
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
注:表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
SMBZWPE防爆電動溫度調節閥 安裝使用及維護:
(1)安裝前應對管道進行嚴格除污,吹凈焊渣等雜物,否則將嚴重損壞閥
門密封。
(2)調溫閥應垂直裝在水平管道上,介質流向應與閥體上的箭頭指向一
致。
(3)為使自控系統或檢修閥門時仍能連續運行,應設置旁通閥、閥前須裝
過濾器、壓力表,在傳感器附近裝測溫計,便于現場監視與溫度設定。
分體式電動溫度調節閥安裝示意圖:
