ZSPQ由切斷機構與氣動活塞或薄膜執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速?lài)烂荜P(guān)閉，快速放空的自動控制系統中。
產品符合GB/T4213-92。
 |
 |
|

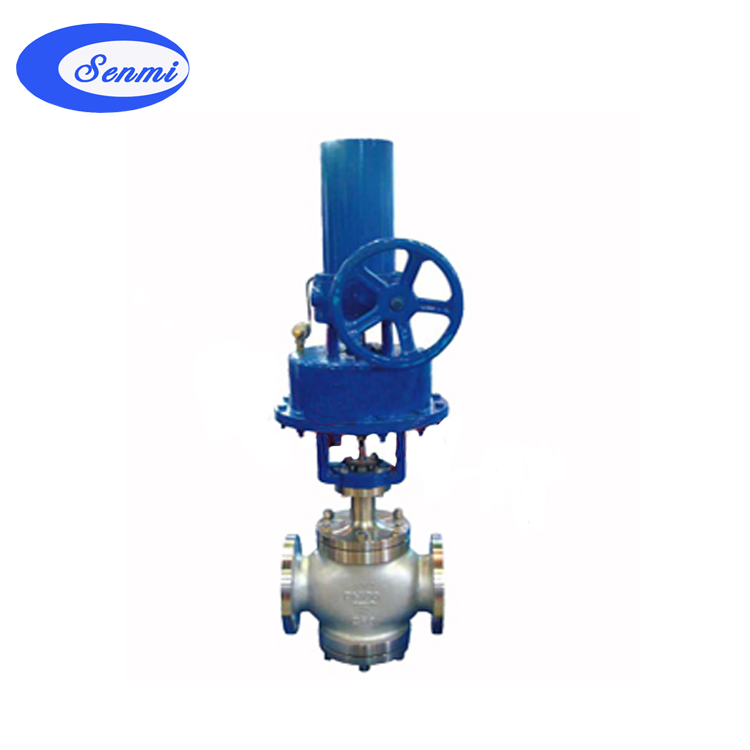

氣動快速切斷閥(帶手輪)
|
氣動快速切斷閥 結構圖
|
二、氣動快速切斷閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
ZG270-500、ZG1Cr18Ni9Ti
|
|
閥桿、閥芯
|
1Cr18Ni9
|
|
密封填料
|
V型聚四氟乙烯
|
|
密封墊
|
1Cr18Ni9夾石棉板
|
|
蝸桿
|
45
|
|
O型密封圈
|
耐油橡膠
|
|
壓縮彈簧
|
60Si2Mn
|
|
支架
|
HT270
|
|
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞
|
HT200
|
|
推桿
|
2Cr13
|
三、氣動快速切斷閥 型號、規格
|
類別
|
軟密封
|
硬密封
|
|
常溫型
|
中溫型
|
高溫型
|
低溫型
|
|
型號
|
ZSPQ-40
|
ZSPQ-40G
|
ZSPQ-40G
|
ZSPQ-40D
|
|
規格
|
DN20～200
|
四、ZSPQ氣動快速切斷閥 技術參數
切斷機構主要技術參數
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑 mm
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
145
|
166
|
216
|
可與本公司
商洽生產
|
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公稱壓力 MPa
|
4.0(JB/T79·2-94)
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
介質溫度 ℃
|
-16～150(常溫)；-60～450(中溫)；-60～550(高溫)；-250～60(低溫)；
|
|
流量特性
|
兩位快開式
|
|
配執行機構
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
法蘭尺寸、型式
|
按JB/T79·2-94凹式(常、中、高溫)；按JB/T79·3-94榫槽式(低溫)
|
|
閥體材質
|
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
活塞執行機構主要技術參數
|
型號
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
活塞直徑 mm
|
150
|
200
|
300
|
400
|
|
有效面積 cm2
|
175
|
305
|
700
|
1245
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
進氣孔螺紋
|
M16×1.5
|
M20×1.5
|
M24×2
|
|
最大輸出力 N
|
7200
|
12800
|
29300
|
5200
|
|
可配附件
|
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
|
|
操作氣源壓力 KPa
|
500
|
五、氣動快速切斷閥 性能指標
|
公稱通 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
泄漏量 滴/min
|
軟密封
|
0
|
|
硬密封
|
1
|
3
|
5
|
7
|
9
|
|
切斷時間S
|
1～2
|
2～4
|
|
額定行程偏差%
|
+10
|
注：泄漏量試驗介質為水
六、氣動快速切斷閥 允許壓差 MPa
|
公稱通 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差
|
氣開
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|
氣關
|
4.0
|
2.5
|
1.7
|
1.0
|
1.1
|
0.8
|
0.6
|
