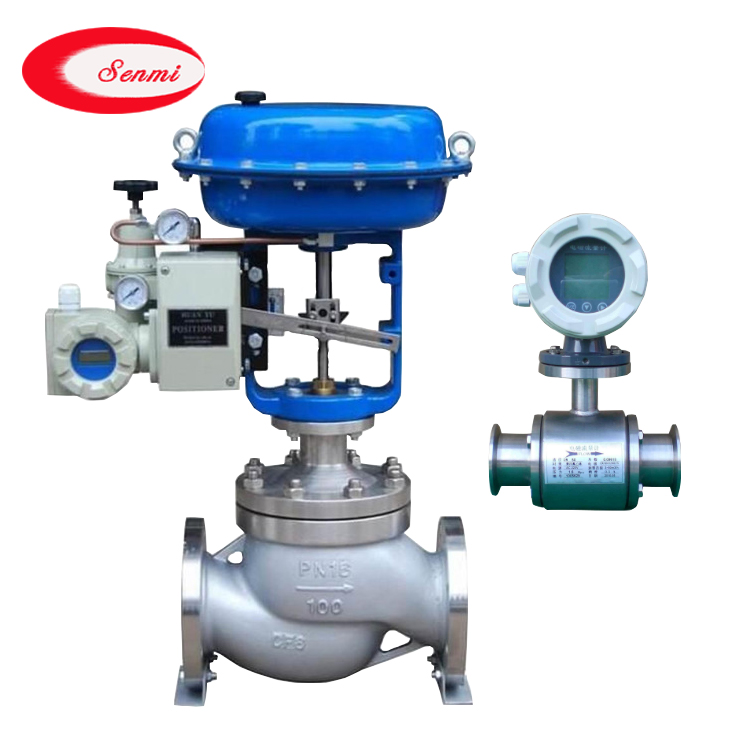

氣動流量控制閥具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。還有氣動壓力控制閥,氣動溫度控制閥,電動流量控制閥,電動溫度控制閥,電動壓力調節閥選用.在食品、化工、石油、鋼鐵、輕工等生產過程中,都要求對流量進行控制。流量控制系統由流量計、調節器和流量調節裝置組成。流量計用來測量被控流量,并把它變換成可直接與給定量比較的物理量(一般是電流信號)。當流量計的輸出與給定量之間存在偏差時,調節器對偏差信號進行處理并輸送給流量調節裝置。流量調節裝置據此調節閥門的開啟程度,以改變管道中的流量,使之趨于期望值并保持在期望值附近。流量調節裝置依流體的傳輸方式不同有多種形式。
氣動流量調節閥 主要技術參數
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數KV
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
執行機構
型號
|
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
固有流量特性
|
直線 等百分比
|
固有可調比R
|
50:1
|
信號范圍Pr(KPa)
|
20-60、20-100、40-200、60-100、80-240
|
氣源壓力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
氣動流量調節閥 主要性能指標
序號
|
項 目
|
標準型調節閥
|
散熱、低溫型調節閥
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
1
|
基本誤差<(%)
|
±5
|
±1
|
±15
|
±4
|
2
|
回差<(%)
|
3
|
1
|
10
|
3
|
3
|
死區<(%)
|
3
|
0.4
|
8
|
1
|
4
|
始終點偏差
<(%)
|
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
終點
|
±5
|
±15
|
氣關
|
始點
|
±5
|
±15
|
終點
|
±2.5
|
±6
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|

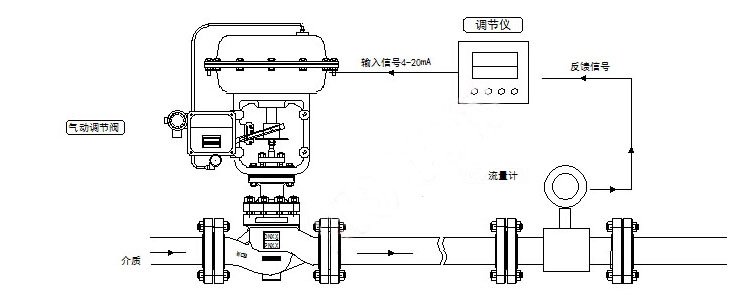

氣動流量調節閥安裝示意圖
