氣動比例套筒調節閥 概述
氣動比例套筒調節閥是一種壓力平衡型調節閥,采用套筒導向,壓力平衡型雙密封面閥芯機構,配用多彈簧氣動執行機構。流道呈S流線性,整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大,閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0 、6.4、10.0;閥體口徑范圍DN20-300,適用流體溫度-196- +560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇。
|
|

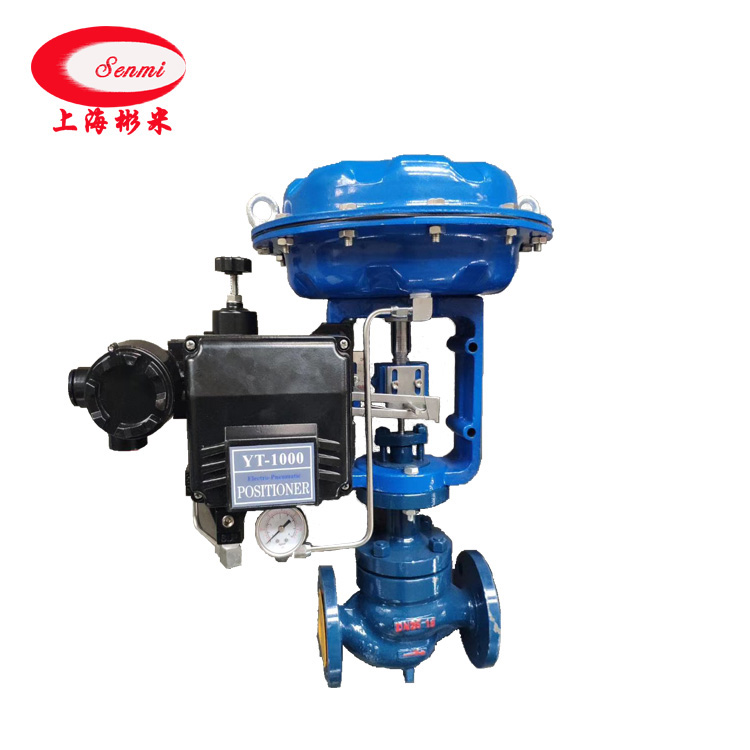

氣動薄膜套筒調節閥
|

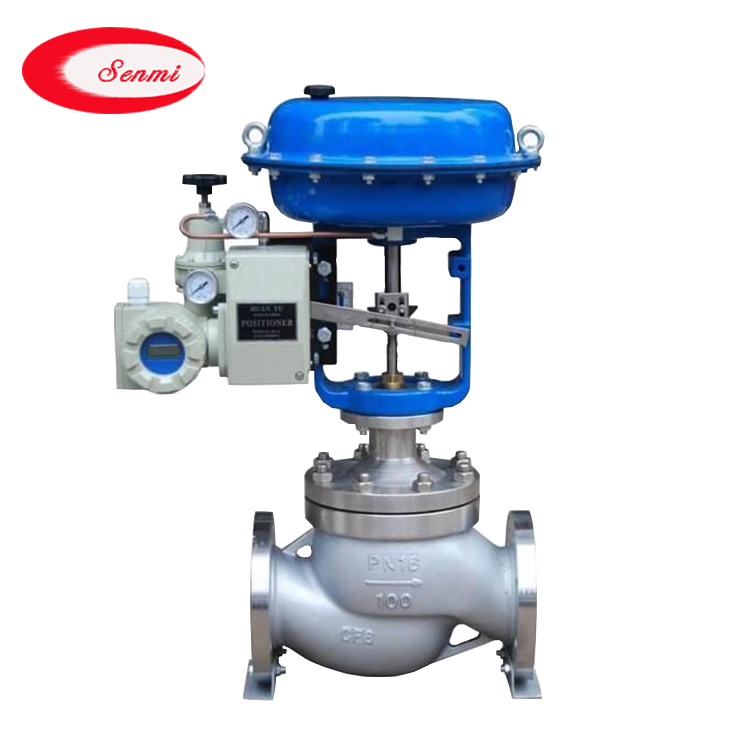

氣動薄膜套筒調節閥
|
氣動比例套筒調節閥 主要零件材料
本體材質為碳鋼
|
本體材質為不銹鋼
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
2
|
墊片
|
316+石墨/PTFE
|
2
|
墊片
|
316+石墨/PTFE
|
3
|
套筒
|
304
|
304
|
304
|
3
|
套筒
|
304
|
304
|
304
|
4
|
閥芯
|
304
|
304
|
304
|
4
|
閥芯
|
304
|
304
|
304
|
5
|
閥蓋
|
WCB
|
LCB
|
WC9
|
5
|
閥蓋
|
WCB
|
LCB
|
WC9
|
6
|
閥桿
|
304
|
304
|
304
|
6
|
閥桿
|
304
|
304
|
304
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
8
|
彈簧
|
65Mn
|
8
|
彈簧
|
65Mn
|
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|

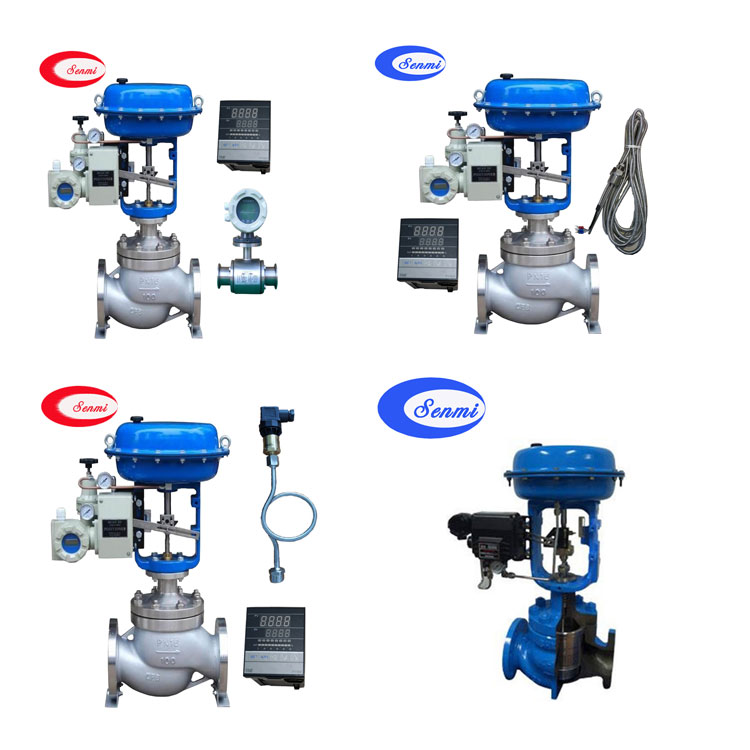

氣動調節閥配套產品實物圖
注:常溫型:常溫型工作溫度-20-+200℃,泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片,可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
氣動比例套筒調節閥 主要技術參數
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數KV
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
執行機構
型號
|
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
固有流量特性
|
直線 等百分比
|
固有可調比R
|
50:1
|
信號范圍Pr(KPa)
|
20-60、20-100、40-200、60-100、80-240
|
氣源壓力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
氣動比例套筒調節閥 主要性能指標
序號
|
項 目
|
標準型調節閥
|
散熱、低溫型調節閥
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
1
|
基本誤差<(%)
|
±5
|
±1
|
±15
|
±4
|
2
|
回差<(%)
|
3
|
1
|
10
|
3
|
3
|
死區<(%)
|
3
|
0.4
|
8
|
1
|
4
|
始終點偏差
<(%)
|
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
終點
|
±5
|
±15
|
氣關
|
始點
|
±5
|
±15
|
終點
|
±2.5
|
±6
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
氣動比例套筒調節閥 外型尺寸
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
結構長度
(L)
|
PN16/25
|
184
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
420
|
451
|
543
|
PN40
|
184
|
184
|
200
|
222
|
254
|
276
|
317
|
368
|
400
|
473
|
568
|
PN64、100
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
500
|
508
|
610
|
H1
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
333
|
364
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
H3
|
208
|
208
|
224
|
228
|
228
|
334
|
334
|
342
|
408
|
453
|
482
|
H4
|
338
|
338
|
402
|
402
|
405
|
627
|
628
|
635
|
698
|
702
|
728
|
H5
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
壓力等級
|
GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
|
執行機構
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
注:表中尺寸為不帶標準型附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化,請咨詢杉米公司技術部門索取最新數據。
