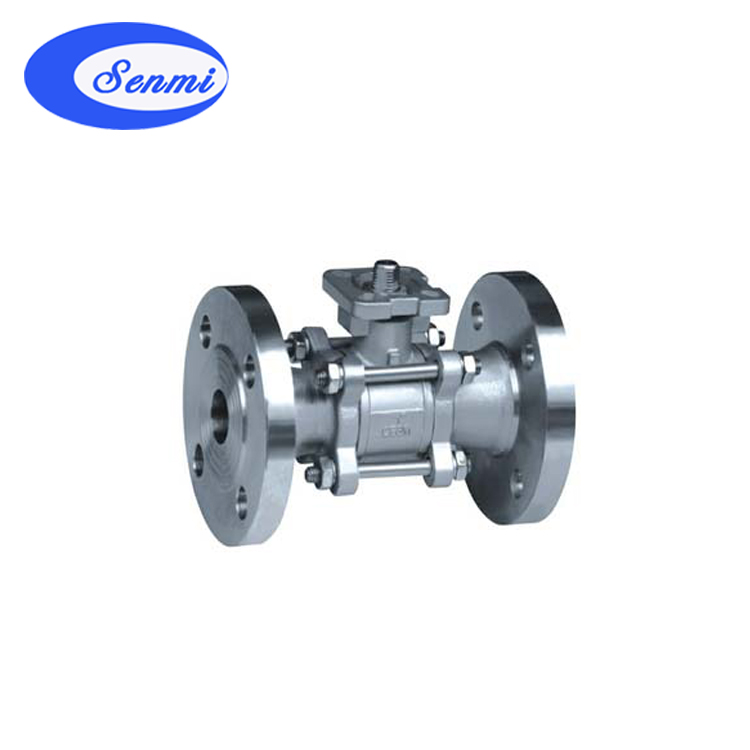

不銹鋼三片法蘭球閥產品特征
1. 公稱壓力：1.6-6.4MPa
2. 適用穩定范圍：-20～232℃～350℃
3. 適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
不銹鋼三片法蘭球閥特點
經過特殊工藝處理的球體與閥座，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。
不銹鋼三片法蘭球閥主要零部件材料
| 件名稱 |
材質 |
| 不銹鋼 |
碳鋼 |
| 螺栓 |
不銹鋼SS304 |
碳鋼 |
| 彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 螺母 |
不銹鋼SS304 |
碳鋼 |
| 閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
| 閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
| 球體 |
不銹鋼CF8 |
不銹鋼CF8 |
| 密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
| 填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 壓緊螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
| 彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
不銹鋼三片法蘭球閥性能規范
| 壓力等級 |
公稱壓力(PN) |
磅級(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
| 試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 適用工況 |
適用介質 |
紙漿、漿料、粉塵及含各種固體顆粒的介質 |
| 適用溫度 |
-196～≤550℃ |
| 適用規范 |
設計制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
| 法蘭尺寸按 |
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
| 結構長度按 |
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
| 檢驗試驗按 |
|
JB/T9092-99 |
API 598 |
|
