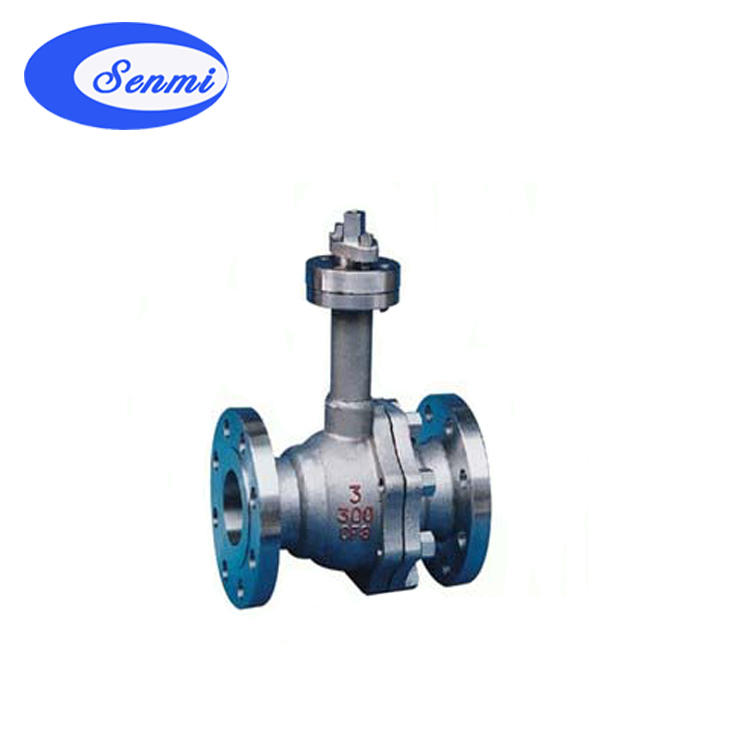

低溫法蘭球閥產品用途
低溫球閥主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要氣化、氣化是體積膨脹數百倍。而且這些介質滲透力強，易泄露，加工制造比較困難。
低溫法蘭球閥相關型號
手動:DQ41F DQ41Y DQ41F-16C DQ41F-16P DQ41F-25C DQ41F-25P DQ41F-40C DQ41F-40P DQ41F-64C DQ41F-64P DQ41F-16R DQ41F-25R
蝸輪:DQ341F DQ341Y DQ341F-16C DQ341Y-16P DQ341F-25C DQ341Y-25P DQ341F-40C DQ341Y-40P DQ341F-25R DQ341Y-40R DQ341F-64R
溫度限制：WCB/LCB/LF2熱熔化處理密封PTFE -46-200℃ 硬密封:-46-300℃
304密封PTFE -100-200℃ 硬密封:-100-250℃
316密封PTFE -196-200℃ 硬密封:-196-250℃ (及其他高限度特種鋼)
低溫法蘭球閥結構特性
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮、密封部位的結構在溫度變化時不會(huì )產生永久的變形。用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫度達到-192℃時，開始保溫1-2h，然后取出箱外自然處理到常溫，重溫循環2次。
2、閥蓋采用長勁結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果，同時還可以纏繞保冷材料，防止冷能損失。長頸的頸長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可以從填料函中間加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。
3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹，壓力會(huì )異常升高，當閥門中腔壓力升高時，閥門中腔和進口連通，或在閥門進口端安置泄壓閥，保證閥門安全使用。
5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
低溫法蘭球閥性能規范
| 壓力等級 |
公稱壓力(PN) |
磅級(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
| 試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 適用工況 |
適用介質 |
紙漿、漿料、粉塵及含各種固體顆粒的介質 |
| 適用溫度 |
-196～≤550℃ |
| 適用規范 |
設計制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
| 法蘭尺寸按 |
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
| 結構長度按 |
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
| 檢驗試驗按 |
|
JB/T9092-99 |
API 598 |
|
