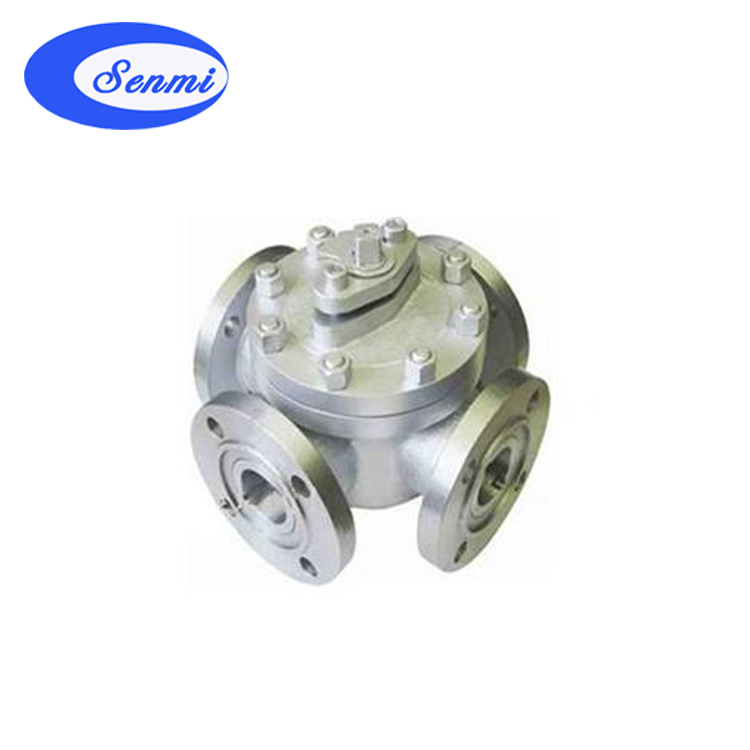

四通四密封球閥用途
該四通換向球閥,一 閥實現正反供水切換,每轉90 ,供水方式切換一次,以前需四個閥門,供水時閥1、4 開啟,閥2、3關閉;反向供水時閥2、3開啟,閥1、4 關閉,現用一臺四通球閥替代,操作方便。
四通四密封球閥執行標準
1 設計和制造:GB/T12237-1989; APl608
2 檢驗和試驗:GB/T13927-1992; APl 598
3 法蘭連接:JB/T79]一2-1994; ASME/ANSI B165
四通四密封球閥主要零部件材料
閥體
|
閥桿
|
閥球
|
密封面
|
墊片
|
填料
|
工作溫度
|
適用介質
|
WCB
|
1Cr13
|
1Cr13
|
1Cr13
司太立合金
本體材料
|
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316
|
柔性石墨
編結石墨
|
-29-425℃
|
水、蒸汽、油品
|
WC6
|
15CrMo
|
15CrMo
|
-29-425℃
|
WC9
|
25Cr2MoV
|
25Cr2MoV
|
LCB
|
304
|
304
|
-46-354℃
|
CF8
|
304
|
304
|
-196-600℃
|
部分酸、堿
|
CF3
|
304L
|
304L
|
CF8M
|
316
|
316
|
CF3M
|
316L
|
316L
|
四通四密封球閥主要連接尺寸及重量:PN1.6MPa
公稱通經DN
|
150
|
200×150
|
200
|
250×200
|
250
|
300×250
|
300
|
350×300
|
350
|
400×350
|
400
|
450×400
|
450
|
500×450
|
500
|
600×500
|
600
|
球孔d1
|
150
|
150
|
200
|
200
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
400
|
450
|
450
|
500
|
500
|
600
|
L
|
570
|
570
|
670
|
670
|
760
|
760
|
850
|
850
|
980
|
980
|
1080
|
1080
|
1220
|
1220
|
1360
|
1360
|
1750
|
H
|
219
|
219
|
273
|
273
|
360
|
360
|
395
|
395
|
430
|
430
|
470
|
470
|
550
|
550
|
580
|
580
|
700
|
手動
|
H1
|
330
|
330
|
398
|
398
|
495
|
495
|
580
|
580
|
625
|
625
|
670
|
670
|
698
|
698
|
840
|
840
|
1050
|
E
|
-
|
-
|
116
|
116
|
116
|
116
|
171
|
171
|
171
|
171
|
257
|
257
|
257
|
257
|
257
|
257
|
150
|
F
|
-
|
-
|
350
|
350
|
350
|
350
|
400
|
400
|
420
|
420
|
400
|
400
|
420
|
420
|
400
|
400
|
410
|
W
|
1050
|
1050
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
電動
|
H2
|
554
|
554
|
600
|
600
|
652
|
652
|
760
|
760
|
770
|
770
|
830
|
830
|
-
|
-
|
940
|
940
|
1020
|
L1
|
235
|
235
|
235
|
235
|
235
|
235
|
259
|
259
|
400
|
400
|
400
|
400
|
-
|
-
|
410
|
410
|
410
|
氣動
|
H3
|
666
|
666
|
736
|
736
|
926
|
926
|
1059
|
1059
|
1127
|
1127
|
1393
|
1393
|
1468
|
1468
|
1538
|
1538
|
1370
|
L2
|
776
|
776
|
736
|
736
|
776
|
776
|
1060
|
1060
|
1060
|
1060
|
1360
|
1360
|
1360
|
1360
|
1360
|
1360
|
2840
|
|
