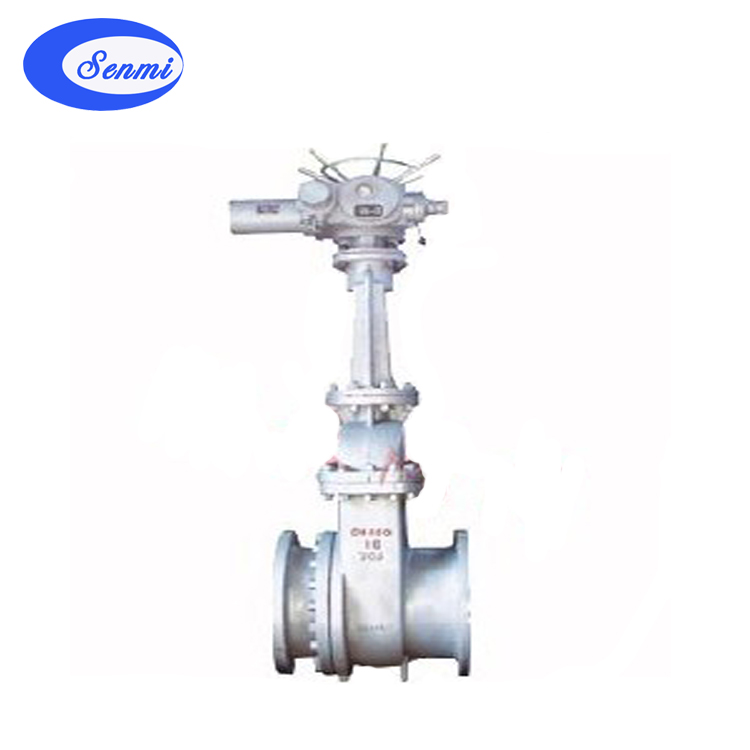

一 、電動排渣閘閥 產品概述
彬米閥門生產的電動排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，電動排渣閘閥適用介質為：灰水混合物，渣水混合物(渣水比1:6,最大料度<50MM)。
二 、電動排渣閘閥 產品特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。
三 、電動排渣閘閥 閥門執行標準
|
設計與制造
|
結構長度
|
壓力溫度等級
|
連接法蘭
|
試驗與檢驗
|
|
GB12234 GB3595
|
GB12221
|
GB9131 JB/T74 HG20604
|
JG/T79 GB9113 HG20593-20635
|
GB13927 JB/T9092
|
四 、電動排渣閘閥 主要零件材料
|
閥體
|
閥 蓋
|
支 架
|
閘 板
|
閥 桿
|
閥 座
|
密封圈
|
填 料
|
閥桿螺母
|
|
WCB
|
WCB
|
WCB
|
耐磨合金
|
2Cr13
|
耐磨合金
|
增強柔性石墨
|
增強柔性石墨
|
ZCuA110Fe3
|
五 、電動排渣閘閥 主要外形及連接尺寸
|
公稱通徑
|
公稱壓力
|
L
|
D
|
D1
|
D2
|
H
|
A
|
b
|
f
|
z-Φd
|
|
DN50～500
|
1.6MPa
|
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會(huì )為您提供完整的圖紙及技術資料
|
|
