一、波紋管密封閘閥 產品概述
波紋管密封閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。波紋管閘閥只適用于全開和全關，不允許作調節和節流。本類閥門在管道中一般應當水平安裝。

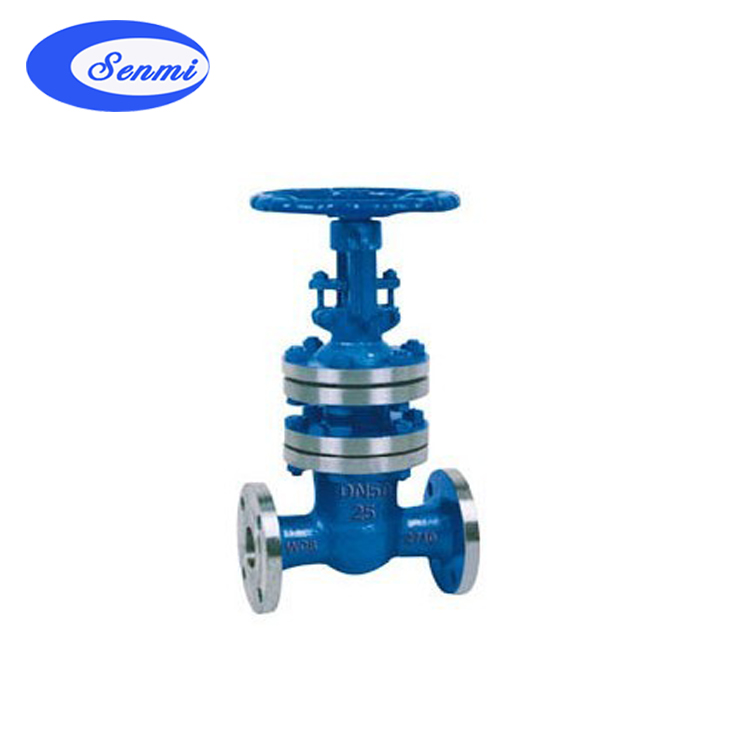

WZ40H波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。
|
|
|
|
波紋管密封閘閥
|
波紋管密封閘閥
|
二、波紋管密封閘閥 應用規范
|
設計與制造
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
|
API600、
GB12234
|
ANSI B16.10、
GB12221
|
ANSI B16.5、
JB/T74～90、
GB9112～9124、
HG20592～20635、
SH3406
|
API598、
JB/T9092
|
三、波紋管密封閘閥 主要零件材質及適用范圍
|
適用范圍
|
適用介質
|
蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等
|
|
適用溫度
|
-20——350℃
|
|
采用標準
|
制造標準：DIN3356
|
檢驗試驗標準：DIN3230
|
|
結構長度標準：DIN3202
|
對焊口標準：DIN3239
|
|
法蘭標準：DIN2543-2545
|
|
|
材 質
|
|
閥 體
|
閥 蓋
|
閥 桿
|
閥 瓣
|
密 封 面
|
填 料
|
|
WCB
|
WCB
|
WCB
|
13Gr
|
2Gr
|
2Gr
|
柔性石墨
|
|
304
|
CF8
|
CF8
|
304
|
304
|
304
|
柔性石墨
|
|
316
|
CF8M
|
CF8M
|
316
|
316
|
316
|
柔性石墨
|
|
304L
|
CF3
|
CF3
|
316
|
304L
|
304L
|
柔性石墨
|
|
316L
|
CF3
|
CF3
|
316
|
316L
|
316L
|
柔性石墨
|
|
特 點
|
波紋管密封閥桿
|
雙層、三層波紋管
|
雙重密封
|
|
無升降手輪
|
位置指示
|
維修方便
|
|
