電動防爆球閥主要啟閉件為圓形球體,由防爆執行機構與球閥組合而成,是一種專門應用于易燃易爆工況的防爆電動球閥。防爆電動球閥上的電氣元件要求都做防火、防靜電處理,且都達到防爆標準,防爆等級為ExdⅡBT4(CT6)、防護等級為IP67。電動防爆球閥輸入相關電源信號即可控制閥門開關,輸入4-20mA信號及220V電源即可控制球閥運轉進行比例調節,達到對管路中介質流量大小、壓力、溫度等參數的自動化控制,彬米電動防爆球閥廣泛應用于天然氣、污水、燃氣、煤礦、化工等防爆場合。
電動防爆球閥結構功能的優點:
1、殼體:殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67。
2、電機:全封閉式鼠籠式電機,體積小,扭距大,慣性力小,絕緣等級為F級,內置熱保護開關,可防止損壞電機。
3、手動結構:手輪的設計保證安全可靠、省力、體積小。不通電時,扳動離合器手柄可進行手動操作。
4、指示器:指示器安裝在中心軸上,采用凸出鏡設計,不積水,觀察方便。
5、干燥器:可防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。
6、限位開關:機械、電子雙重限位。旋轉螺釘即可調整機械限位,安全可靠;凸輪機構來控制電子限位開關,調整機構調整簡單,定位準確。
7、扭距開關:可提供過載保護,防止損壞電機。
8、自鎖:采用準確的雙蝸輪蝸桿機構,傳輸高效,扭距大,效率高,噪音低(較大50分貝),防止反轉,傳動部分穩定可靠,無需再加油。
9、蝸輪:采用凹輪設計確保與蝸桿的接觸面大,傳輸扭距大,平衡且耐磨,壽命長。當然此球閥的驅動方式和連接方式不僅僅只局限于蝸輪,還有法蘭式、手動式等。

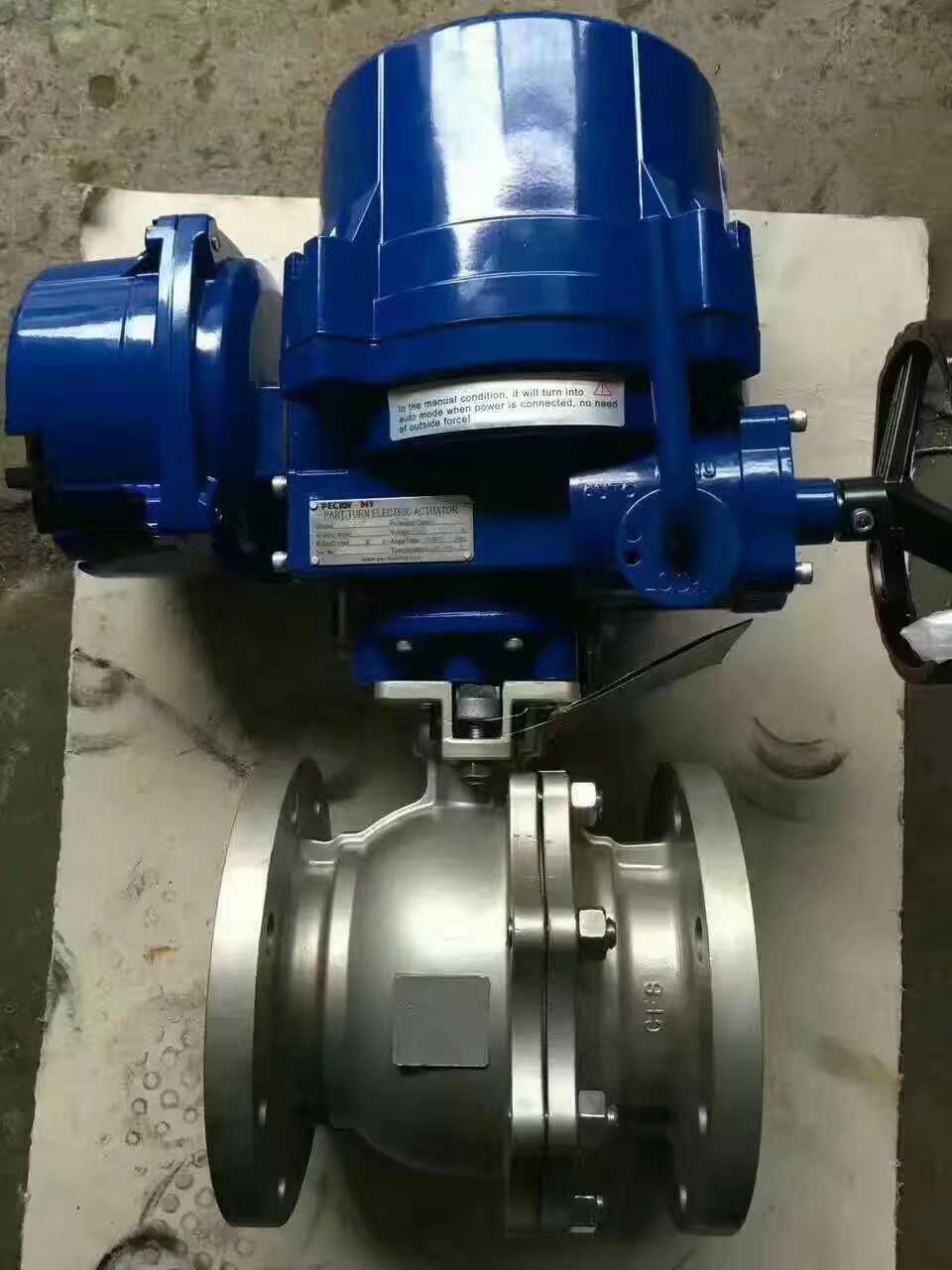

電動防爆球閥實物圖
|
